En moderne bygning producerer store mængder driftsdata.
CX2 samler data fra bygningens tekniske systemer, gemmer dem lokalt og beskriver, hvad de betyder.
Dermed kan de samme data bruges til analyser, dashboards, rapporter, AI og andre værktøjer.

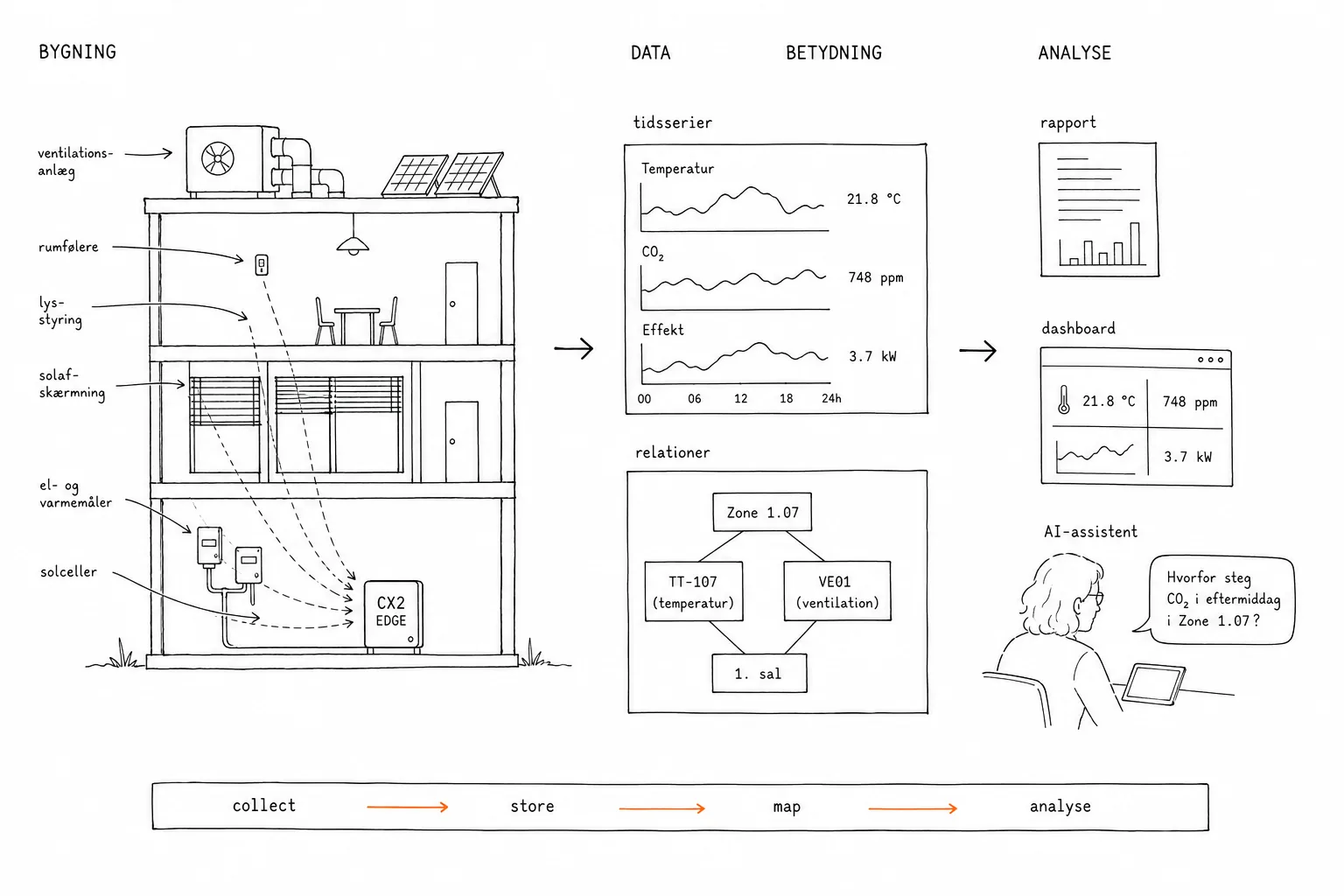

Fra bygningens systemer til den færdige analyse.
Data kommer fra mange tekniske systemer, samles på en edge-server i bygningen og beskrives, så både mennesker og software kan forstå dem. Først dér bliver de brugbare til analyser, rapporter og andre værktøjer.
De næste otte trin går tættere på hvert led i kæden.
Tryk for fuld størrelse

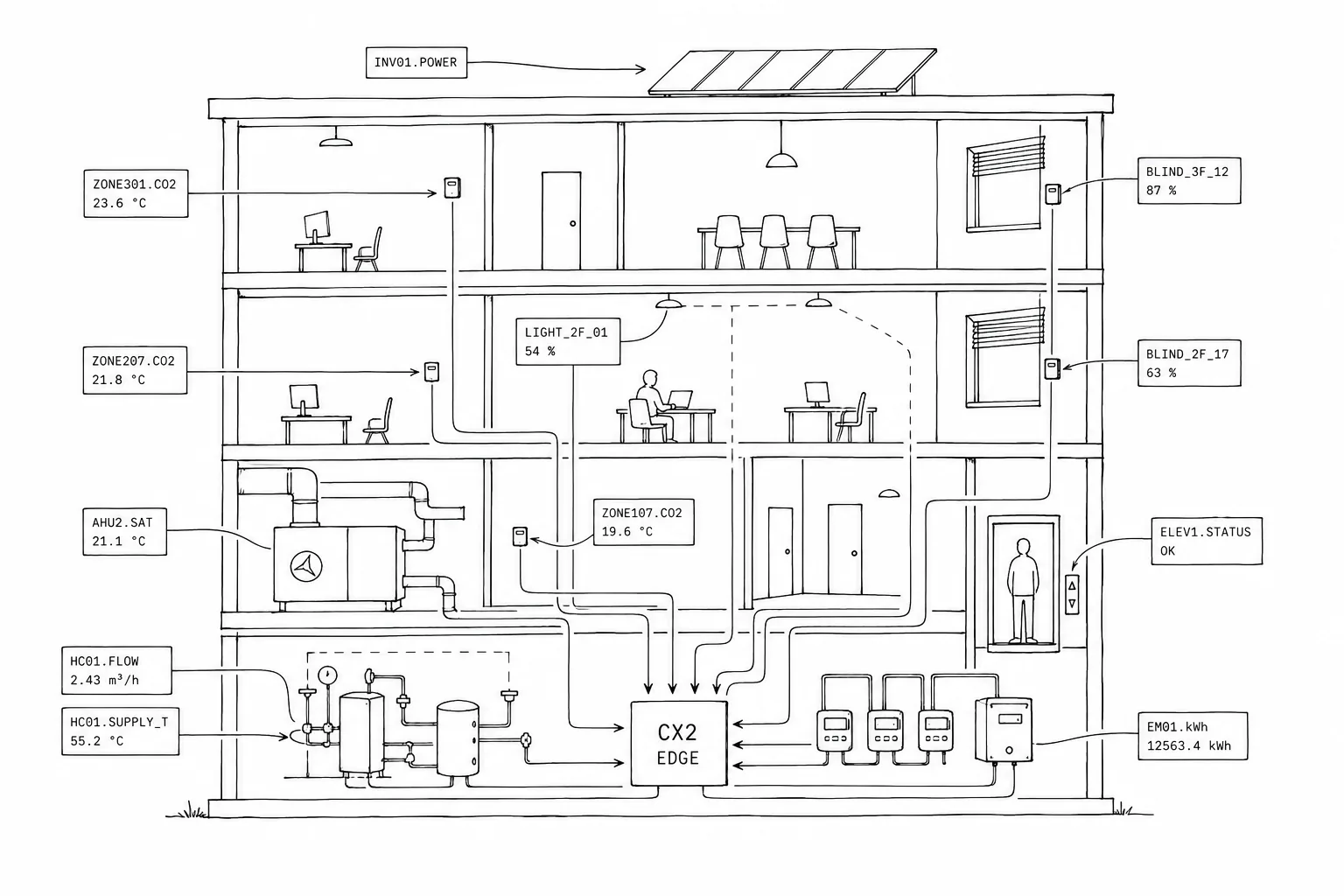

Ét hus. Mange systemer. Ét samlet datagrundlag.
Ventilation, varme og køl er ofte samlet i CTS/BMS, bygningens styresystem, mens eksempelvis lysstyring, solafskærmning, energimålere, solcelleanlæg, elevatorer og andre tekniske systemer kan leve i deres egne systemer.
CX2 er et fælles datalag, hvor data fra forskellige tekniske systemer samles og bruges på tværs.
Teknik: protokoller →
Tryk for fuld størrelse

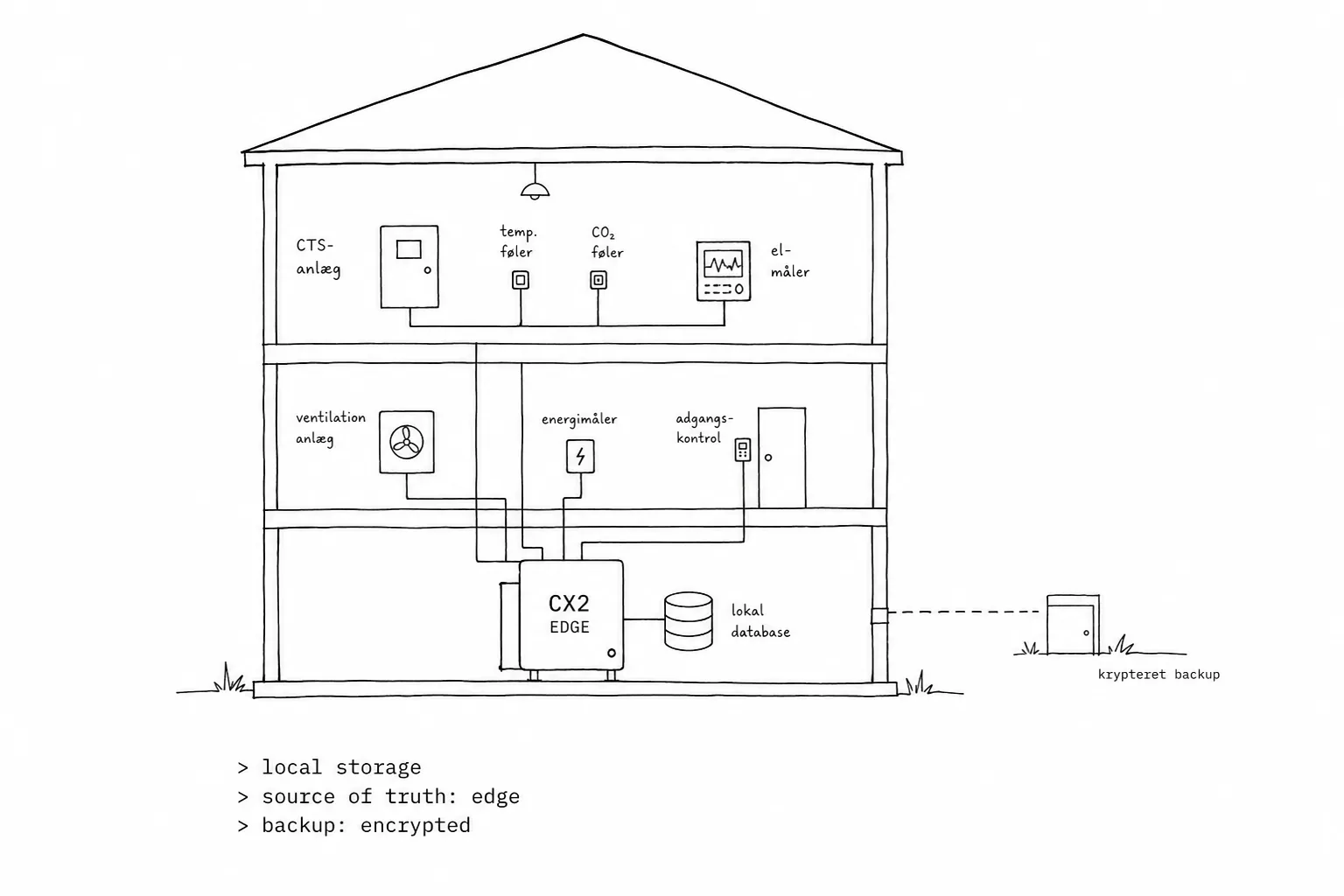

Bygningsejeren skal eje og kontrollere sine egne data.
CX2 er bygget omkring en edge-server placeret ved bygningen.
Her gemmes driftsdata i en lokal tidsseriedatabase, så bygningsejeren har adgang til sine egne historiske data uden at være afhængig af en ekstern cloudtjeneste.
Teknik: edge-server og arkitektur →
Tryk for fuld størrelse

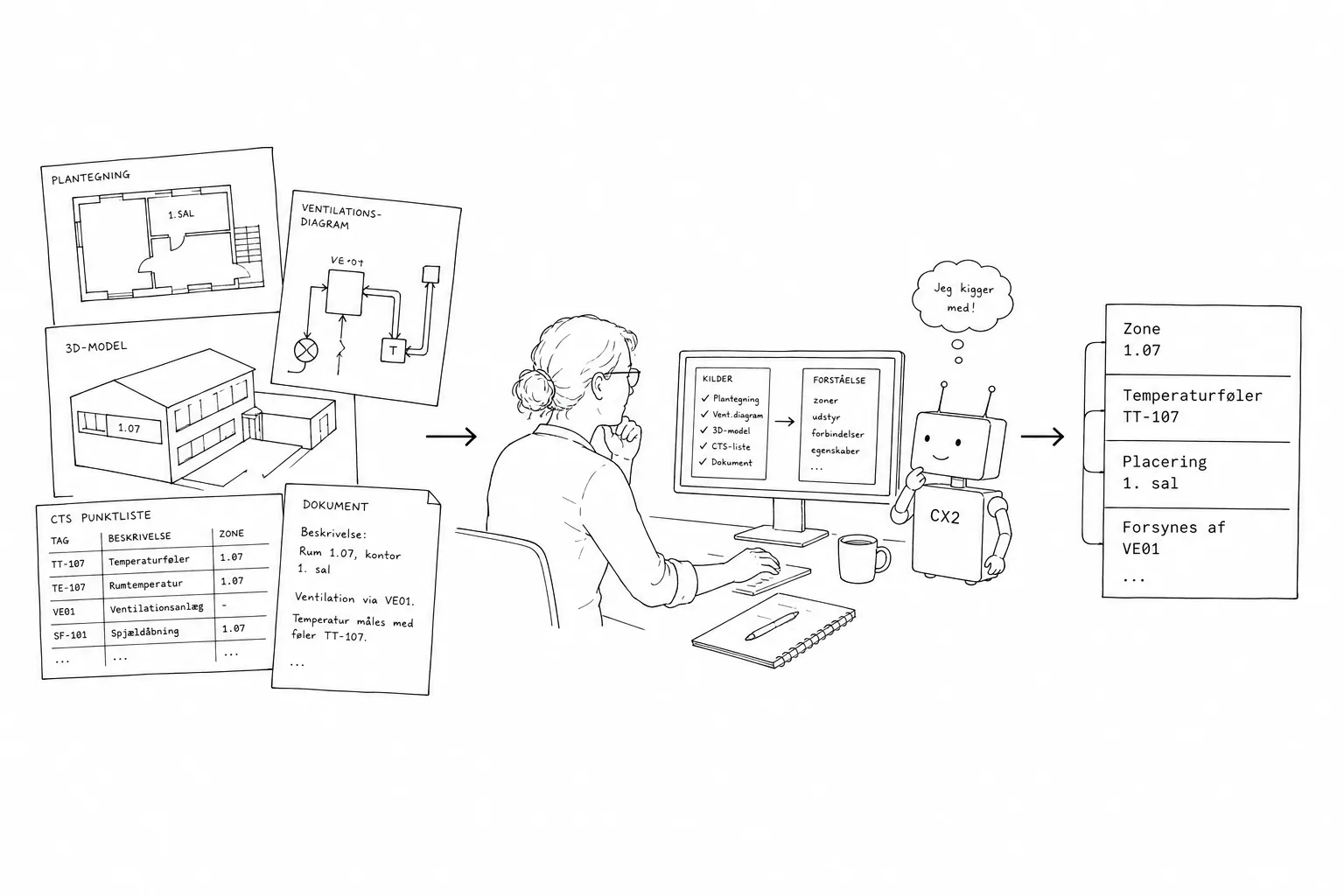

Adgang til data er ikke nok.
VE01-TT-401 er forståeligt for den, der kender anlæggets opbygning og navngivning. Uden for det oprindelige system mangler den viden ofte.
Derfor kobler CX2 datapunkterne til deres fysiske og funktionelle sammenhæng i bygningen. Det sker med information fra tekniske diagrammer, plantegninger, 3D- og IFC-modeller, punktlister, beskrivelser og CTS-anlæggets egen struktur.
Teknik: IFC og bygningsmodeller →
Tryk for fuld størrelse

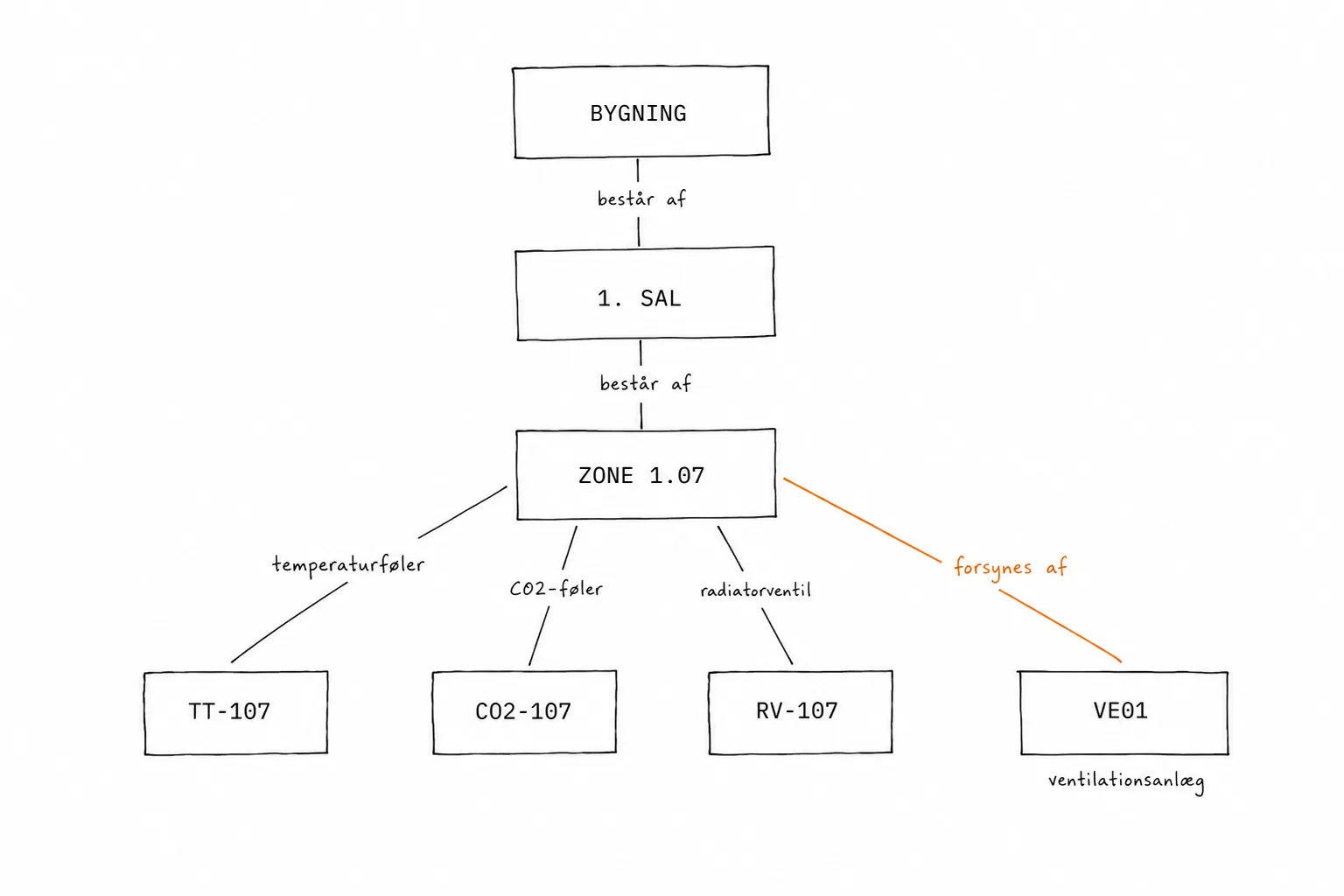

Den semantiske model er bygningens indholdsfortegnelse.
Et rum ligger på en etage. En føler måler temperaturen i rummet. Et ventilationsanlæg forsyner rummet. En ventil hører til et bestemt varmesystem.
Den semantiske model gør det muligt for analyser og software at arbejde med betydningen af data frem for kun de oprindelige punktnavne.
Teknik: semantisk modellering med Brick Schema →
Tryk for fuld størrelse

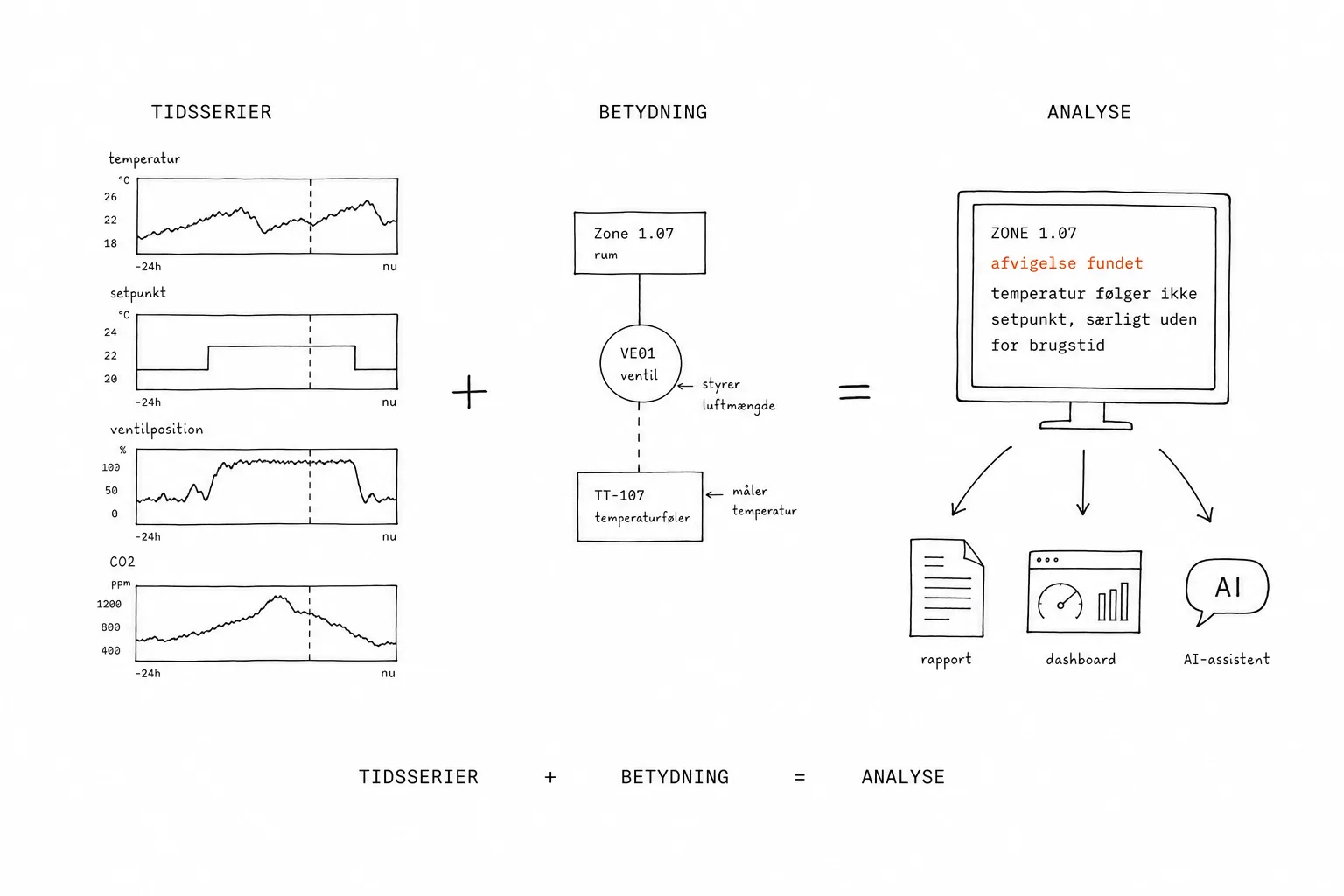

Tidsserier fortæller, hvad der skete. Modellen fortæller, hvad det betyder.
Når de to ting bruges sammen, kan samme analyse anvendes på mange rum, zoner og anlæg uden først manuelt at skulle oversætte hvert enkelt CTS-tag.
Det giver grundlag for at automatisere analyser, som ellers kræver omfattende manuelt arbejde.
Tryk for fuld størrelse

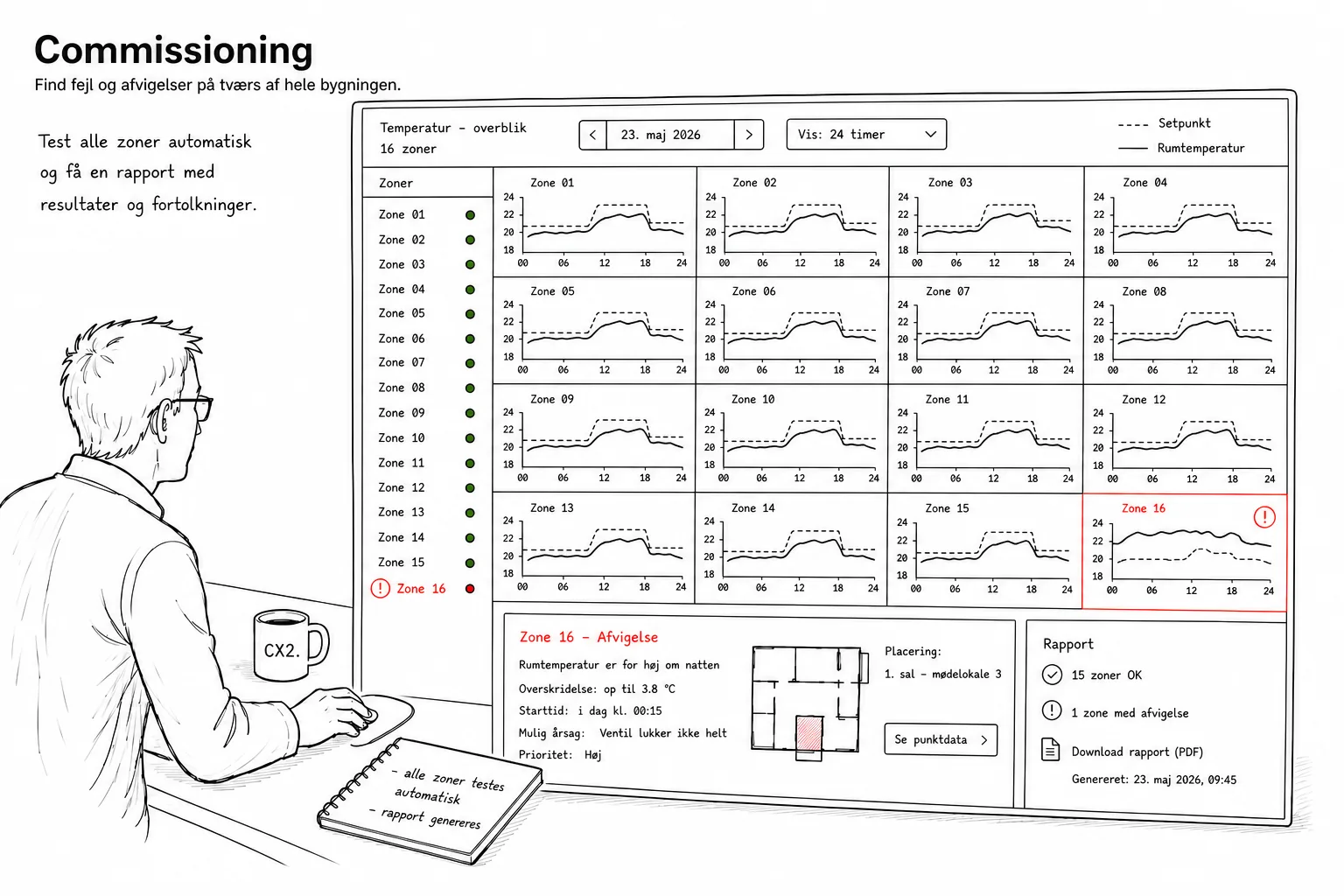

Fra stikprøver til systematisk kontrol af hele huset.
Når systemet ved, hvilke punkter der hører til hvilke rum, zoner og anlæg, kan den samme kontrol køres automatisk på tværs af bygningen.
Det gør det muligt at gå fra stikprøver til systematisk kontrol af alle relevante zoner.
Se flere anvendelser →
Tryk for fuld størrelse

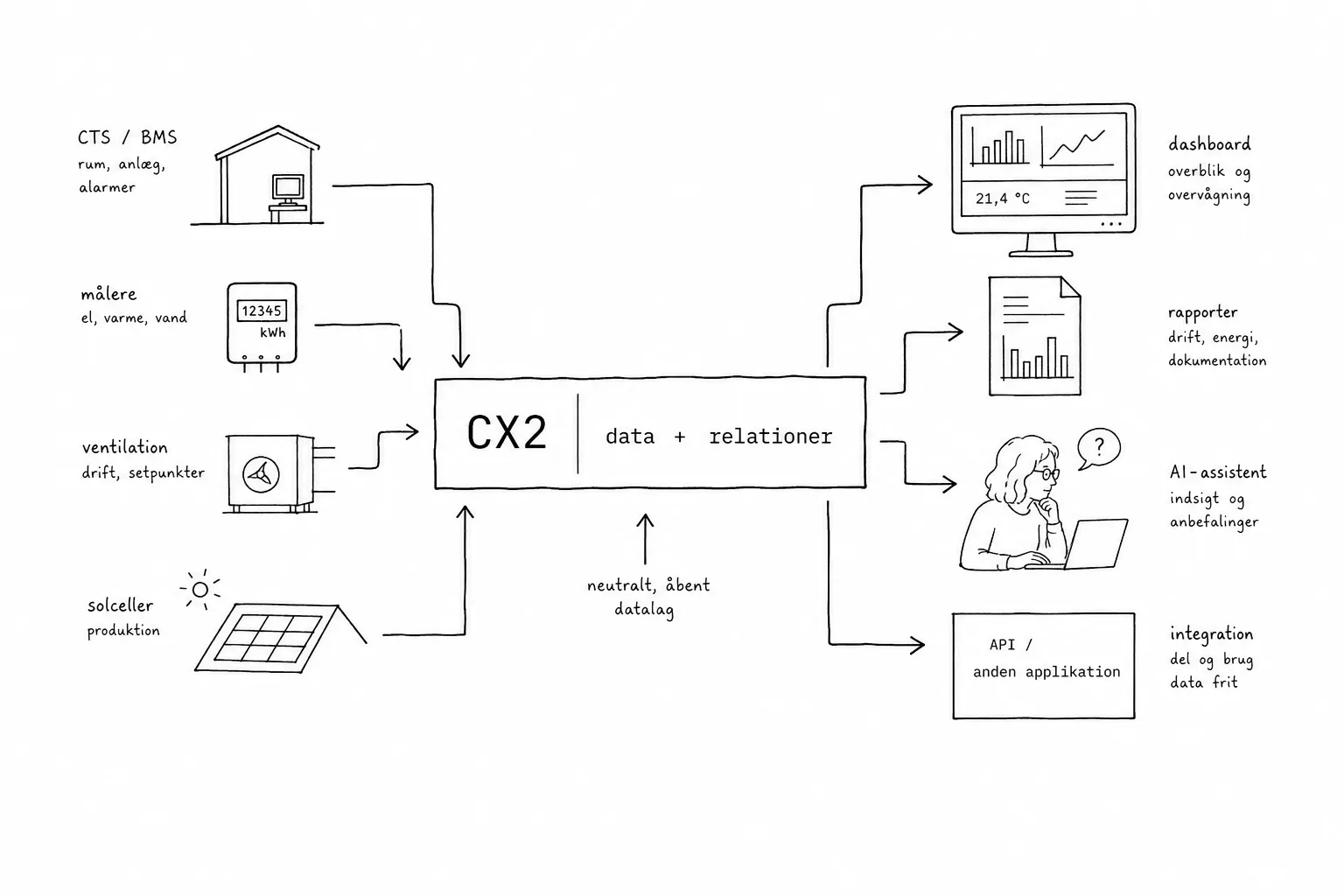

Data er ikke bundet til ét bestemt værktøj.
Når data er samlet, historiseret og beskrevet, behøver de ikke være bundet til ét bestemt brugerinterface.
Tryk for fuld størrelse

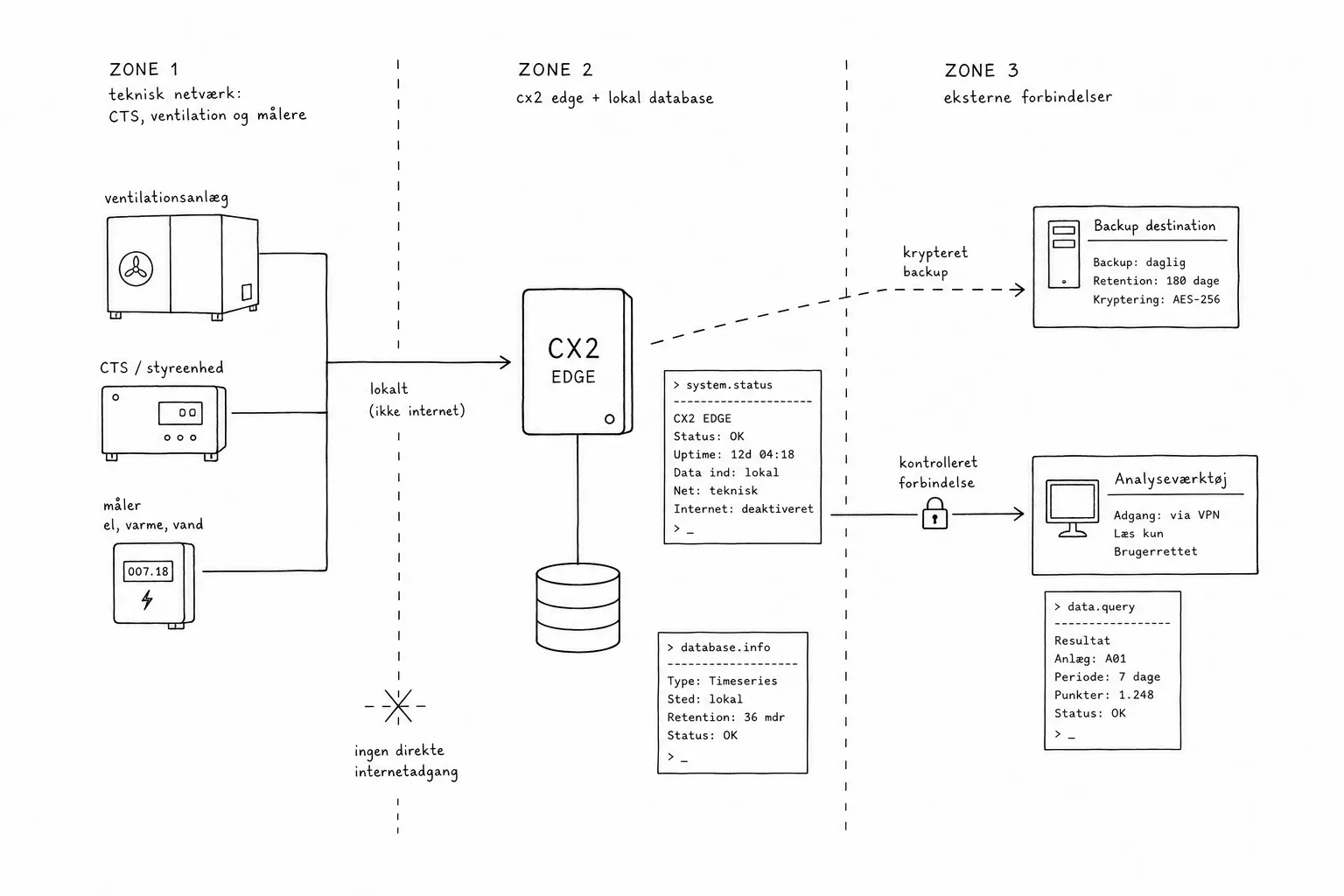

Dataejerskab er et grundprincip i CX2.
Dataejerskab er et grundprincip i CX2. Bygningsejeren har sine driftsdata lokalt og bevarer kontrollen over, hvordan de bruges. CX2 skal mindske afhængigheden af leverandører, ikke skabe en ny.
Derfor er arkitekturen gennemsigtig: hvor data ligger, hvilke forbindelser der går ud af bygningen, hvem der har adgang, hvordan backup fungerer, hvordan analyse- og AI-værktøjer får adgang, og hvordan data holdes adskilt fra kritisk bygningsautomation.
Teknik: teknisk netværk →
